Jarkom Lanjut - Tugas 3

I.  DESKRIPSI TUGAS

Membuat jaringan dengan :

1.     5PC

2.     5Laptop

3.     Modem

4.     Mikrotik

II.  SOFTWARE YANG DIBUTUHKAN

Software yang dibutuhkan :

1.     VMWare

2.     Mikrotik

3.     WinBox

III.    SETTING MIKROTIK

Setting pada mikrotik adalah seperti ini :

1. Pilih semua dengan cara tekan huruf “a” kemudian tekan huruf “i"

2. Kemudian tekan huruf “y” dua kali. Tunggu sampai Creating partition dan Formating disk selesai

3. Setelah Creating partition dan Formating disk selesai, tekan “enter” untuk reboot

4. Kemudian tekan “y"

5. Tekan "q"

6. System identity set name=Xroute untuk mengganti Hostname menjadi “Xroute”. Interface print untuk melihat network interface yang aktif.

7. Ip address add address=192.168.170.3 netmask=255.255.255.0 interface=ether1untuk set ip address untuk interface “ether1” dengan ip 192.168.170.3 (gateway menggunakan ip segment 170). Ip address print untuk mengecek ip address.

8. Ip route add gateway=192.168.170.2 untuk memasang ip routing. Ip route print untuk mengecek ip route terpasang.

9. Ip dns set primary-dns=192.168.170.2 allow-remote-request=no untuk menyeting ip dns. Ip dns print untuk mengecek ip dns sudah terpasang. Ping 192.168.170.2 untuk mengecek terhubung dengan gateway internet.

10. Ip firewall nat add action=masquerade chain=srcnat out-interface=ether1 untuk setup masquerade, agar LAN terhubung dengan internet melalui ether1. Ip firewall nat print untuk mengecek masquerade sudah terpasang.

11. System shutdown untuk mematikan mikrotik

12. Pada VMWare, pilih VM – Settings. Pilih Add

13. Kemudian pilih Network Adapter

14. Setting seperti di bawah ini. Klik Finish - Ok

IV.  SETTING WINBOX

A.   Membuat VLAN

       Pilih Interfaces – Add – VLAN

       vlan1 untuk Freehotspot.

B.   Membuat IP Address

Pilih IP – Addresses

1. IP Address untuk ke PC 192.168.170.160/28 dan interface : ether1

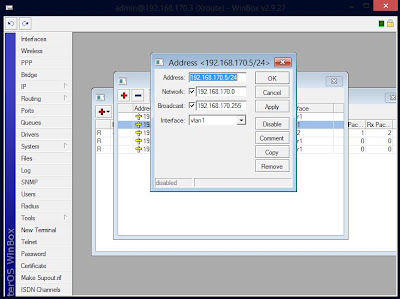

2. IP Address untuk Freehotspot (laptop) 192.168.170.5/24 dan interface : vlan1

C.   Membuat Hotspot

IP – Hotspot – Servers – Setup

Membuat hotspot pada vlan1 (ikuti langkah) nama : hotspot1

D.  Membuat User Hotspot

IP – Hotspot – User – Add

Membuat user untuk Freehotspot (Laptop). Ulangi sampai dengan jumlah node (5user)

Demikian tugas 3 dari kelompok kami.
